Les raccords de plomberie PER

Qu’est-ce qu’un raccord PER à glissement ? Qu’est-ce qu’un raccord à sertir pour tube PER ? Comment faire un raccord à compression ? Quand on fait de la plomberie, en rénovation ou en construction neuve, on a besoin de tubes et raccords afin de monter le réseau sanitaire. Pour réaliser une installation de plomberie, de nombreux raccordements seront nécessaires pour distribuer l’eau aux différents équipements sanitaires et chauffages.

L’une des solutions est d’utiliser du matériel PER. Les tuyaux et raccords PER permettent de faire une installation de plomberie facilement et sans soudure. Découvrez le comparatif et guide d’installation des raccords PER : raccord PER à glissement, à sertir, à compression ou encore à visser.

Tubes PER et raccords PER, c’est quoi ?

Les travaux d’installation ou réparation de plomberie nécessitent un savoir-faire et des outils. Souvent perçue comme compliquée par les bricoleurs amateurs, la plomberie peut être simple grâce aux tubes et raccords PER. En effet, la réalisation d’un réseau de plomberie PER permet de faire sa plomberie sans soudure. Toutes les informations sur les raccords PER pour une plomberie facile.

Vous avez certainement déjà entendu parler du PER, mais vous ne savez pas exactement de quoi il s’agit. La plomberie en PER permet de réaliser une installation sanitaire complète, eau chaude, eau froide et réseau de chauffage, sans aucune soudure. Les tuyaux en cuivre servant à distribuer l’eau dans la maison sont remplacés par des tubes en polyéthylène réticulé.

C’est un tuyau semi-rigide accompagné des raccords qui vont avec et qui est généralement utilisés dans les endroits difficiles d’accès. Ce matériau de fabrication résiste aux hautes températures grâce à un procédé de réticulation. Les tuyaux PER sont donc parfaits pour réaliser des réseaux sanitaires d’eau chaude et froide. Toutefois, ces tuyaux d’alimentation doivent être encastrés car le polyéthylène réticulé est sensible aux UV.

Ces tuyaux et raccords tirent leur nom du matériau qui les compose soit polyéthylène réticulé haute densité. On en trouve aussi sous la dénomination PEX ou PB, mais tous appartiennent à la famille des PER, les tuyaux et raccords faciles à poser. Pour mieux se repérer, les tubes PER sont codifiés par couleur selon leur utilisation et se présentent sous différents diamètres. Les tubes PER en bleu servent pour l’eau froide et les tubes PER en rouge servent pour l’eau chaude.

À quoi sert un raccord de plomberie ?

Les raccords permettent d’éviter les fuites d’eau dans votre plomberie. Le raccord, qu’il soit PER ou non, est indispensable pour fixer la jointure entre deux tuyaux tout en assurant une parfaite étanchéité. Le raccord de plomberie est donc un accessoire permettant de raccorder deux tuyaux d’alimentation encore un tube et un équipement sanitaire. Vous ne pouvez pas vous en passer sous peine de voir votre maison rapidement inondée.

Le raccord est l’élément nécessaire que vous souhaitiez rallonger un tube ou bien changer de direction. Cela est valable aussi bien pour les installations sanitaires que de chauffage. Chaque fois qu’un tube se termine et qu’il vous en faut un autre pour déployer votre installation de plomberie, vous devez effectuer un raccord entre les deux tuyaux afin de les assembler.

Les raccords sont présents que vous souhaitiez alimenter votre douche en raccordant les tuyaux d’arrivée d’eau froide et chaude à la colonne, alimenter votre lavabo ou encore quand vous voulez raccorder votre réseau de chauffage à la chaudière. Ils sont partout où une installation de plomberie est nécessaire. Pour réussir vos raccords de plomberie, notamment avec des tubes PER de diamètre Ø16, il est indispensable d’utiliser le bon matériel et la bonne technique.

Les différents raccords pour tuyaux PER

Il existe quatre types de raccord PER qui possèdent chacun leurs avantages et leurs inconvénients. Tous ne nécessitent pas le même outillage ni la même technique d’installation. Il faut donc étudier leurs caractéristiques et leur méthode de pose avant de se décider à utiliser tel ou tel raccord. Vous trouverez sur le marché des raccords à compression et des raccords à glissements qui sont les plus courants, mais aussi des raccords à sertir et des raccords automatiques. Avant toute pose d’un raccord, vous devez prendre soin de couper nettement votre tube PER à l’aide d’une pince coupe tube.

Raccord à compression

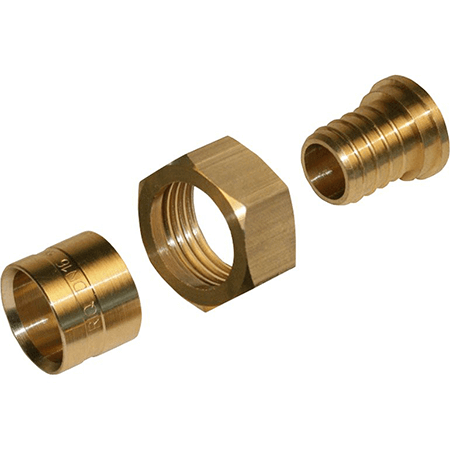

Le raccord à compression est facile à poser et ne nécessite pas d’outillage particulier. Vous devrez quand même prévoir dans votre caisse à outils, un coupe-tube, un alésoir et deux clés plates. Pour assurer l’étanchéité d’un raccord à compression en plomberie PER, une coupe nette et droite du tube est obligatoire. Le raccord à compression se compose généralement de trois éléments : un écrou à positionner sur le tube, une bague de serrage et un corps en laiton.

Le raccord PER à compression se pose sans outil. Il suffit de visser le manchon dans le tube PER et de bien serrer le raccord. L’étanchéité est ensuite assurée par la compression du raccord.

Pour effectuer la pose d’un raccord à compression, il faut suivre les étapes suivantes :

1. Couper le tube PER à l’endroit voulu à l’aide d’une pince coupe tube.
2. Biseauter le tube avec l’alésoir.
3. Insérer la bague et l’écrou sur le tube PER.
4. Placer la tétine de l’écrou.
5. Serrer l’écrou avec les clés plates jusqu’en butée du tube PER.
6. C’est terminé !

Une petite précision s’impose toutefois pour les raccords PER à compression : ils ne conviennent pas pour le gaz et doivent rester apparents.

Raccord à sertir

Le sertissage est une technique de raccordement appréciée des plombiers et chauffagistes. Ce type de raccord a besoin d’un outillage particulier. Vous devrez donc vous munir d’une pince à sertir soit électromécanique, soit manuelle. Il vous faudra aussi un outil à calibrer, un outil à chanfreiner, une cintreuse et un coupe-tube.

Le raccord PER à sertir faire de raccorder deux éléments grâce à la déformation. Une pince à sertir est obligatoire pour raccorder parfaitement le raccord au tube PER.

Pour placer un raccord à sertir, il faut suivre la méthode suivante :

1. Couper le tube PER bien droit à l’aide d’une pince coupe tube.
2. Calibrer le bout du tube.
3. Chanfreiner le tube à l’intérieur et à l’extérieur et le nettoyer pour une meilleure adhérence.
4. Enfiler le tube dans le raccord jusqu’à l’encoche.
5. Bien positionner le tuyau, le raccord dans la mâchoire de la pince en vérifiant la fenêtre de contrôle du raccord.
6. Placer l’insert approprié dans la pince à sertir et fermer la pince sur le tube. En serrant la pince, le raccord est serti.

Raccord à glissement

Le raccord à glissement nécessite un outillage spécifique. Cela va donc alourdir votre budget car le prix des pinces à glissement et à évasement est élevé. Pensez-y au moment du choix des raccords. Ce type de raccord est adapté pour la plomberie de la salle de bain, de la cuisine et pour le chauffage. Il faudra vous équiper d’une pince à glissement, d’une pince à évasement et d’une pince coupe-tube.

Le raccord PER à glissement est rapide et facile à poser et assure une parfaite étanchéité. Une pince à évasement et une pince à glissement sont nécessaires pour faire glisser le raccord.

L’opération est un peu délicate, mais accessible à tous bons bricoleurs. Voici la technique pour poser un raccord à glissement :

1. Couper le tube PER avec la pince coupe tube.
2. Enfiler la bague du raccord sur le tube.
3. Évaser l’embout du tube au bon diamètre avec la pince à évasement.
4. Insérer le raccord dans le tube à 3 mm de la bague.
5. Faire coulisser la douille jusqu’au complet raccordement avec votre pince à glissement.

Là encore, ce type de raccord doit rester apparent et ne pas servir pour le gaz.

Raccord automatique

Le raccord automatique a, lui aussi, besoin de sa pince spéciale. Le mettre en place est un jeu d’enfant et il s’agit du raccord PER privilégié des bricoleurs amateurs pour rénover leur installation de plomberie ou encore créer un nouveau point d’eau (douche, lavabo, …). Voici comment procéder pour faire un raccord automatique en plomberie PER :

1. Couper le tube PER proprement à l’aide d’une pince coupe tube.
2. Placer le raccord et enfoncez-le bien dans le tube.
3. Tourner les tubes de 1/4 de tour.
4. La pince est là pour désassembler les tubes au cas où.

Le raccord PER automatique est adapté aux bricoleurs débutants qui veulent faire de la plomberie. Aucun outil n’est nécessaire pour réaliser ce raccord à emboîtement pour le PER.

Prix des raccords PER

Concernant le prix des raccords de plomberie PER, tout dépend du matériel dont vous disposez. En effet, les raccords PER coûtent moins de 10€ en moyenne mais l’achat des pinces (coupe tube, pince à glissement, à sertir, …) est très cher. Pour savoir quel type de raccord de plomberie choisir, vous devez donc en priorité vérifier l’outillage présents dans votre caisse à outils afin d’éviter un achat aussi bien onéreux qu’inutile.

Le prix du raccord varie d’un modèle à l’autre. Pour plus de clarté, voici le comparatif des prix des types de raccord PER ainsi que le coût de l’outillage quand il y en a besoin :

• Raccord à compression : de 3€ à 8€ selon le modèle et sa qualité.
• Raccord à sertir : de 1€ à 4€ selon le modèle + la pince à sertir de 100€ à 160€.
• Raccord à glissement : de 3€ à 6€ selon le modèle + la pince à glissement de 100€ à 200€.
• Raccord automatique : environ 4€ le modèle + pince spéciale à 80€.

Voici de bonnes affaires pour acheter une pince coupe tube ou un coffret PER à sertir ou à glissement au meilleur prix :

Comment choisir son raccord de plomberie PER ?

À chaque tuyau correspond son raccord. Si cette affirmation est vraie pour les différents types de tuyaux du marché, elle ne trouve pas sa place dans les tubes PER qui sont compatibles avec tous les types de raccords PER. À la différence des tuyaux en cuivre, la plomberie PER ne nécessite aucune soudure mais un certain équipement est tout de même obligatoire. En plomberie PER, le choix des raccords se fait souvent selon le matériel à votre disposition.

Voici nos conseils pour bien choisir vos raccords de plomberie PER :

• Les raccords à sertir nécessitent une pince à sertir qui coûte cher. Même constat pour les raccords à glissement qui exigent une pince à glissement. Ces raccords de plomberie sont les plus fiables. Par conséquent, ces deux raccords sont le plus souvent réalisés par les plombiers professionnels.
• Les raccords à compression ou automatique ne demandent pas d’outils dédiés, une simple clé suffit pour serrer la baque sur le tube PER. Les raccords en laiton à visser pour plomberie PER sont très faciles à mettre en place et permettent une très bonne étanchéité. Il s’agit des raccords PER privilégiés par les particuliers.

Attention, les tubes et raccords PER ne doivent pas être utilisés pour le gaz. Selon votre installation et vos compétences en plomberie, ce sera à vous de choisir celui qui vous convient le mieux.
